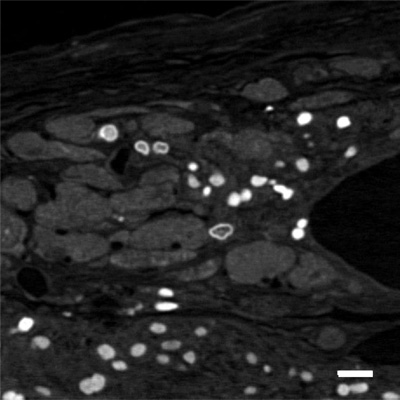

图1.心肌细胞移植后6个月的X射线显微镜图像

（左）APEX 2将移植细胞的细胞核显示为白色。
（比例尺：20μm）

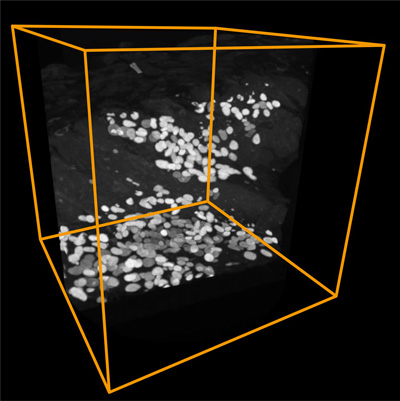

（右）在3D重建图像中，可以显现移植的心肌细胞的三维排列。

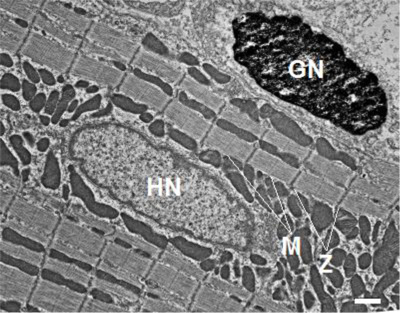

心肌细胞移植6图像之后的图2电子显微镜个月
（GN：核移植的心肌细胞，HN：主机心肌细胞核，Z位：Z波段，M：M带）

（左）移植的心肌细胞的细胞核通过APEX 2显示为黑色，并且可以与宿主心肌细胞清楚地区分。
（比例尺：1μm）

（右）我认识到移植的心肌细胞中相对成熟的肌节结构。
（比例尺：1μm）

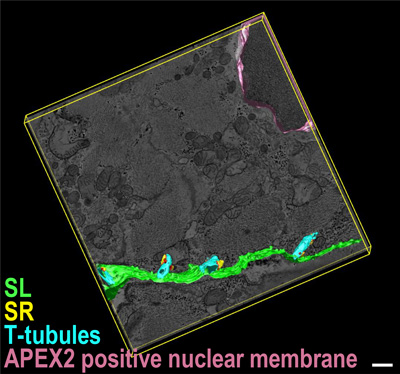

图3.心肌细胞移植后6个月的电子显微镜三维重建图像

（左）APEX 2被证明是移植的心肌细胞（粉红色），并且T-管（浅蓝色）开始在移植的心肌细胞中形成。（比例尺：500 nm）

（右）在放大的图像中，似乎在移植的心肌细胞中形成两组（红色）。（比例尺：100 nm）


结论
在本研究中，是在人iPS细胞来源的心肌细胞的纳米结构的评价靠前次成功移植到小鼠心脏。此外，移植6个月后发现，开始是在心肌细胞移植形成T型管或一组中的两个。使用APEX2不仅移植心肌细胞的方法，也可以通过使用电子显微镜被应用于观测其他iPS细胞来源的分化细胞的移植后可用于移植的细胞的纳米结构的分析这是预料之中的。
